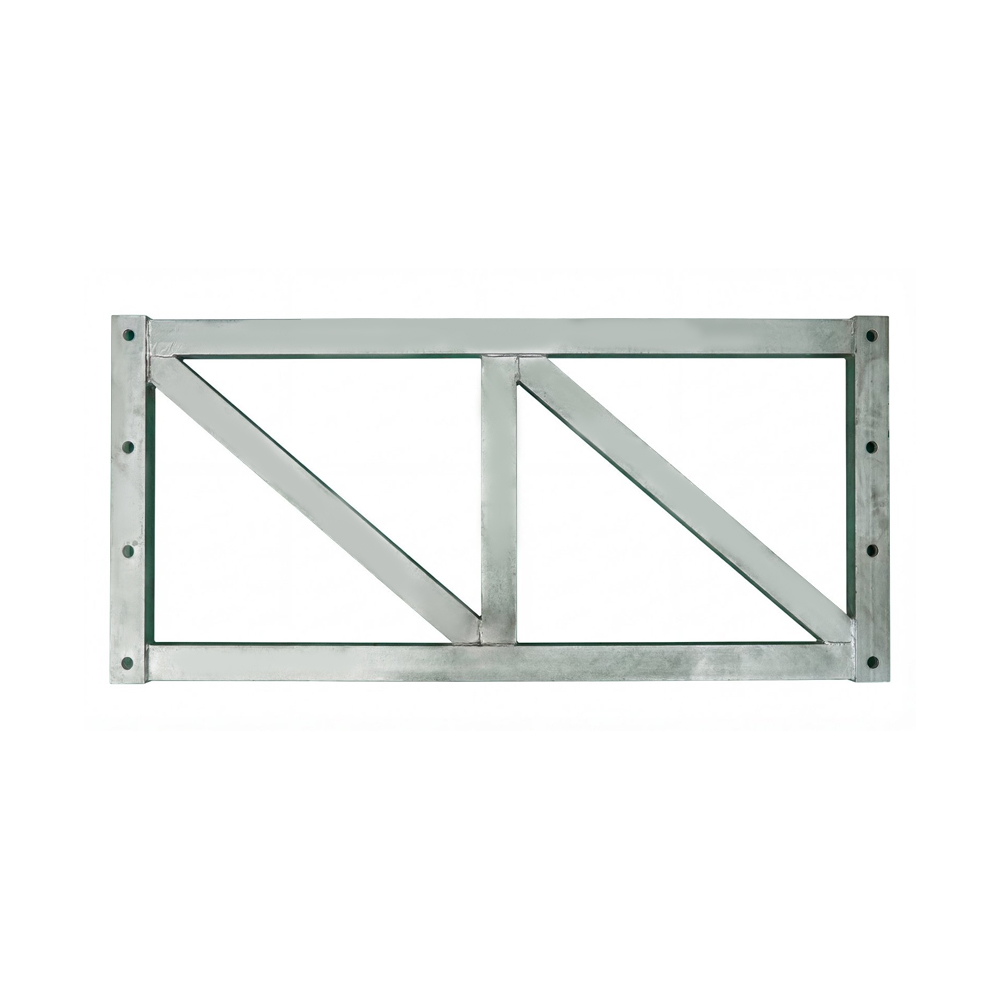

Zobrazit podrobnostiVertikální nosný rám typu HD200 pro mosty Bailey je hlavní vertikální nosnou součástí prefabrikovaného ocelového mostu HD200 a systému vazníků pro vysoké zatížení. Jeho primární funkcí je přenášet vertikální zatížení a zabraňovat převrácení konstrukce a vertikální deformaci. Díky spolupráci s vodorovnými nosnými rámy a zpevňujícími pásy tvoří trojrozměrný stabilní systém, který rovnoměrně přenáší těžké zatížení (např. mostní a stavební zatížení) do základu. Je vhodný pro inženýrské scénáře s velkým rozpětím (9,144-60,96 m) a vysokým zatížením (třída HS25 a vyšší). Produkt je dodáván ve dvou specifikacích, typ 730 a typ 480, které odpovídají odpovídající rozteči příhradového nosníku HD200. Je široce používán v mostním stavitelství, systémech podpory velkých bednění a nouzových záchranných operacích. Jedná se o základní komponentu pro řešení technických problémů, jako jsou nadměrné poměry výšky a šířky a nedostatečná nosnost základů, tvořící úplnou uzavřenou smyčku s výztuhami a vodorovnými nosnými rámy stejného systému, zajišťující celkovou stabilitu konstrukce.
| Vnější rozměry 1 (model 730) | 1774*820*50mm |
| Vnější rozměry 1 (model 480) | 1774*570*50mm |
| Rozměry středové vzdálenosti | 1694*(250 230 250) mm |
| Materiál | Q355B |
