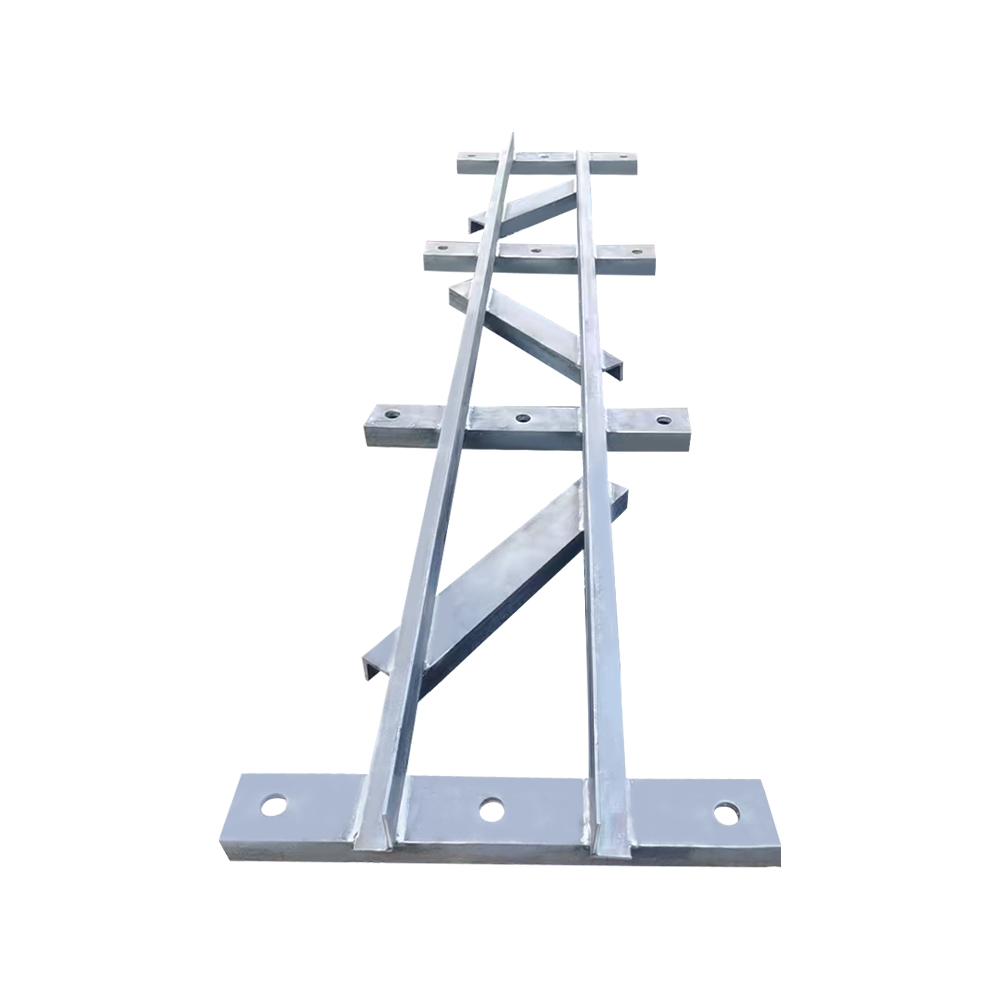

Vertikální nosný rám typu HD200 pro mosty Bailey je hlavní vertikální nosnou součástí prefabrikovaného ocelového mostu HD200 a systému vazníků pro vysoké zatížení. Jeho primární funkcí je přenášet...
Zobrazit podrobnostiProstřednictvím vodorovných tuhých podpěr se vertikální zatížení nástavby přeměňují na horizontální omezující síly a přenášejí se na sloupy nebo základové prvky, čímž se snižují boční posuvy a vibrace konstrukce. Zároveň tvoří stabilní příhradový systém se svislými podpěrami a diagonálními tahovými vzpěrami, zvyšujícími celkovou odolnost konstrukce proti převrácení a tuhost. To je zvláště vhodné pro kontrolu deformace ve scénářích s velkým rozpětím (9,14-76,2 metru) a velkým zatížením. Je použitelný pro mostní inženýrství, sloužící jako horizontální nosný prvek pro Bailey mosty typu HD200; typ 730 je vhodný pro dálniční mosty o velkém rozpětí a nouzové záchranné mosty, zatímco typ 480 je vhodný pro provizorní mosty s běžným rozpětím, které zvyšuje boční stabilitu příhradových sekcí.
| Vnější rozměry 1 (model 730) | 2386*820*106mm |
| Vnější rozměry 1 (model 480) | 2386*570*106mm |
| Rozměry středové vzdálenosti | 762*3 - (250 230 250) mm |
| Materiál | Q355B |
